Isolamento acustico di una parete: conta la parete intera
Una parete che lascia passare la televisione del vicino non è per forza costruita male. Il più delle volte è semplicemente troppo leggera, oppure il suono la aggira passando altrove. Prima di scegliere un materiale conviene sapere che cosa misura un indice acustico e a che cosa si riferisce.
L'essenziale in 30 secondi
- La normativa non si rivolge a un prodotto: in Francia, nelle abitazioni nuove, il decreto del 30 giugno 1999 chiede un isolamento DnT,A di almeno 53 dB tra due alloggi, misurato in opera, a edificio finito.
- Rw è un indice di laboratorio, ottenuto dove le trasmissioni laterali sono eliminate. In cantiere non si ritrova mai tale e quale.
- Il rumore aereo obbedisce prima di tutto alla massa: raddoppiare la massa superficiale di una parete semplice fa guadagnare circa 6 dB. Nessuno strato di 20 mm porta quella massa, e nessuno lo pretende.
- Un isolante acustico sottile agisce altrove: nell'intercapedine d'aria di una parete doppia, dove smorza la risonanza che collega i due paramenti.
- Il LNEC ha misurato Rw = 50 dB (-1 ; -5) su una parete doppia in laterizio di 0,29 m, la cui intercapedine d'aria di 50 mm contiene 20 mm di R'Acoustic 20. È la prestazione di quella parete, non quella del prodotto da solo.
Due rumori, due meccanismi, due rimedi
Una parete non reagisce allo stesso modo a tutto ciò che le arriva. Il rumore aereo, voci, televisione, musica, traffico, arriva per via aerea e mette la parete in vibrazione. Il rumore da impatto, passi, caduta di un oggetto, mobile spostato, entra direttamente nella struttura e viaggia nel calcestruzzo o nel legno ben oltre il locale d'origine. Li trattano due norme di classificazione distinte, la EN ISO 717-1 e la EN ISO 717-2, e soprattutto due famiglie di soluzioni.
L'isolamento acustico di una parete divisoria tra alloggi rientra quasi sempre nella prima famiglia. La domanda quindi non è quale materiale assorbe, ma perché la parete vibra e come impedirglielo. Un assorbente posato sulla faccia interna migliora l'acustica del locale, che non è la stessa cosa del suo isolamento: rende il locale meno riverberante, non riduce ciò che lo attraversa.
Resta da capire quanto vale un guadagno. Il decibel è logaritmico, e l'orecchio non lo segue in modo lineare.
| Guadagno ottenuto | Ciò che l'orecchio percepisce |
|---|---|
| 3 dB | Metà dell'energia sonora trasmessa, una differenza appena percepibile |
| 6 dB | Un guadagno netto, la sorgente sembra allontanarsi |
| 10 dB | Il rumore sembra circa la metà |
Questa tabella spiega molte delusioni in cantiere. Una controparete che porta 3 dB ha dimezzato l'energia trasmessa, e il cliente sente quasi la stessa cosa.
Che cosa chiede la normativa francese, e a chi
In Francia, per gli edifici residenziali nuovi, il decreto del 30 giugno 1999 fissa dei valori. Tra un locale di un alloggio e un locale principale di un altro alloggio, l'isolamento acustico standardizzato ponderato DnT,A deve raggiungere almeno 53 dB, e 50 dB se il locale ricevente è una cucina o un bagno. Il livello sale quando il locale emittente è più rumoroso: 55 dB da un garage, 58 dB da un locale commerciale o artigianale. Da una zona comune di circolazione separata da una porta, il requisito scende a 40 dB.
Lo stesso testo tratta i rumori da impatto, con un livello di pressione ponderato L'nT,w non superiore a 58 dB nei locali principali, e l'isolamento di facciata, con un DnT,A,tr di almeno 30 dB. Il decreto dello stesso giorno sulle modalità di applicazione precisa come si calcolano questi indici: DnT,A è la somma di DnT,w e del termine di adattamento C, DnT,A,tr la somma di DnT,w e di Ctr, e l'incertezza di misura ammessa in un controllo è di 3 decibel.
Un punto va detto con chiarezza: nessuno di questi valori si applica a un prodotto. Descrivono un risultato ottenuto in opera, in un edificio finito, con i suoi nodi, i suoi impianti e i suoi dettagli. Un materiale non può quindi essere conforme al decreto; lo è o non lo è l'opera realizzata.
In ristrutturazione queste soglie non sono obbligatorie. Restano il riferimento che tutti usano per giudicare un risultato, e il riferimento che prendiamo nei nostri studi.
Rw, RA, RA,tr: tre numeri per la stessa parete
In laboratorio un elemento costruttivo viene montato tra due camere riverberanti e misurato banda per banda secondo la EN ISO 10140-2. La EN ISO 717-1 riassume poi la curva in un solo numero, il potere fonoisolante ponderato Rw, accompagnato da due termini di adattamento che dicono come la parete si comporta di fronte a due spettri diversi:
- C riguarda i rumori interni, ricchi di medi e di acuti: voci, televisione, attività domestiche;
- Ctr riguarda il rumore del traffico urbano, più pesante sui bassi.
Si sommano: RA = Rw + C per un rumore interno, RA,tr = Rw + Ctr per un rumore da traffico. Una parete dichiarata a 50 dB (-1 ; -5) vale quindi 49 dB verso i vicini e 45 dB verso un viale. Il secondo numero è quello che si dimentica di leggere, ed è spesso quello che decide il comfort reale.
La stessa norma di misura avverte che i suoi risultati non si trasferiscono direttamente in cantiere: l'impianto di prova elimina le trasmissioni laterali, mentre un edificio ne è pieno. Per passare dal laboratorio all'opera serve un calcolo previsionale, quello della EN 12354-1, che tiene conto delle pareti collegate, dei nodi e del volume dei locali. Per questo un Rw di 50 dB non si confronta con la soglia normativa di 53 dB: i due numeri non descrivono la stessa cosa.
La legge della massa, e la parete dove si ferma
Per una parete semplice e omogenea il potere fonoisolante segue una regola solida: raddoppiare la massa superficiale fa guadagnare circa 6 dB, e altrettanto si guadagna ogni volta che la frequenza raddoppia. Spiega perché un muro in calcestruzzo gettato isola e una parete a secco leggera no.
Spiega anche un limite che va guardato in faccia. Su una parete da 200 kg/m² occorrerebbe aggiungere altri 200 kg/m² per guadagnare 6 dB. Una feltro tessile di 20 mm pesa 1,8 kg/m², meno di un centesimo di quanto servirebbe. Nessun materiale sottile, quale che sia e di chiunque sia, vincerà con la massa. Chi promette il contrario vende una delusione.
Ciò che batte la legge della massa non è un materiale, è un assemblaggio: due paramenti separati da un'intercapedine d'aria, quello che gli acustici chiamano sistema massa-molla-massa. A parità di massa totale fa molto meglio di una parete unica, a due condizioni.
- L'intercapedine deve essere smorzata. Vuota, entra in risonanza e riaccoppia i due paramenti; riempita di un materiale fibroso o poroso, dissipa l'energia invece di trasmetterla.
- I due paramenti non devono essere collegati rigidamente. Un punto di colla, una vite passante o un listello continuo bastano a riportare l'assemblaggio verso il comportamento di una parete unica.
Ecco il posto esatto di un isolante acustico sottile: non la massa, ma lo smorzamento della molla. Un ruolo modesto sulla carta, decisivo nel risultato.
Che cosa ha misurato il laboratorio, esattamente

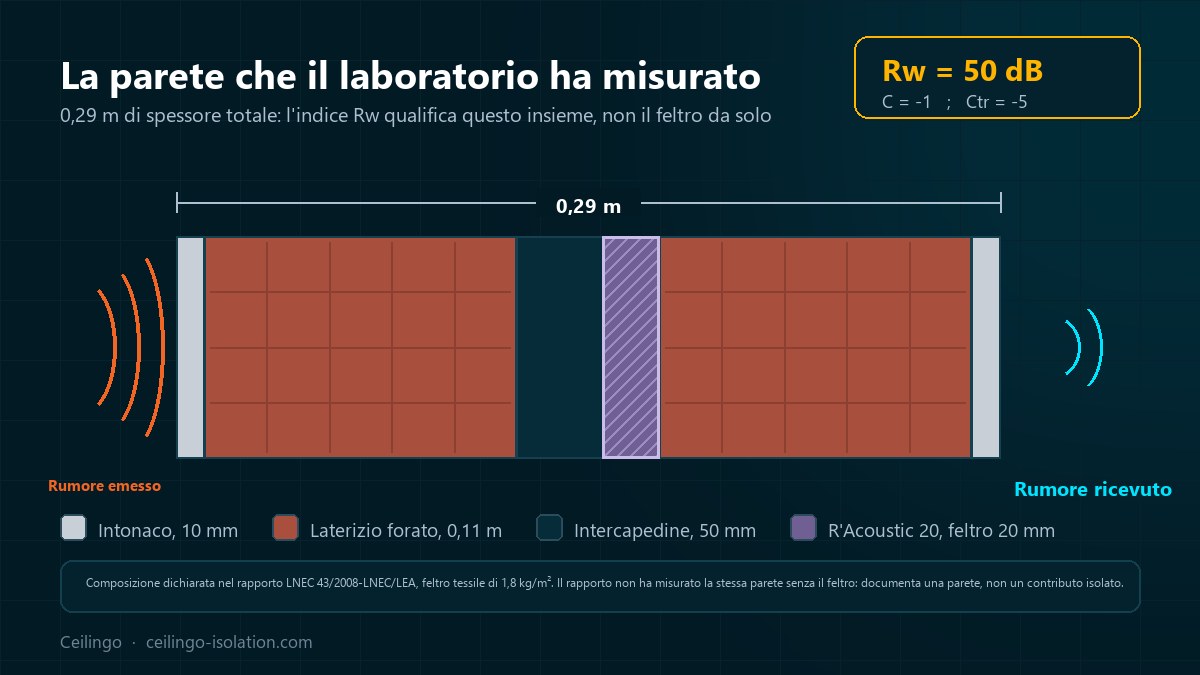

Il Laboratorio nazionale di ingegneria civile di Lisbona ha misurato il 21 luglio 2008, nel rapporto 43/2008-LNEC/LEA, una parete doppia di 0,29 m di spessore totale, montata tra due camere riverberanti da 121 m³ e sottoposta a rumore rosa, a 20 °C e 60 % di umidità relativa, secondo la norma NP EN 20140-3.
| Strato | Spessore |
|---|---|
| Intonaco esterno | 10 mm |
| Laterizio forato | 0,11 m |
| Intercapedine d'aria, in parte riempita da un feltro tessile di 20 mm e 2 kg/m² | 50 mm |
| Laterizio forato | 0,11 m |
| Intonaco esterno | 10 mm |
| Totale | 0,29 m |
Risultato, secondo la EN ISO 717-1: Rw = 50 dB (-1 ; -5). Il campione compare nel rapporto con il suo riferimento di fabbrica, 508, quello che distribuiamo con il nome R'Acoustic 20. Un dettaglio di lettura: il rapporto adotta una massa superficiale di 2 kg/m² per il feltro, mentre la scheda tecnica del prodotto indica 1.800 g/m².
Questo valore qualifica quella parete. Il rapporto non ha misurato la stessa parete senza il feltro, quindi non permette di isolare il contributo proprio del prodotto, e noi non lo rivendichiamo. Quello che documenta, ed è già molto, è una parete doppia corrente, con la sua intercapedine riempita, misurata da un laboratorio pubblico.
Due paramenti in muratura, un'intercapedine riempita, 0,29 m in tutto per 50 dB: la massa fa la parte maggiore, l'intercapedine riempita fa la differenza tra una buona parete e una parete qualunque.
Il punto debole è sempre sui bassi

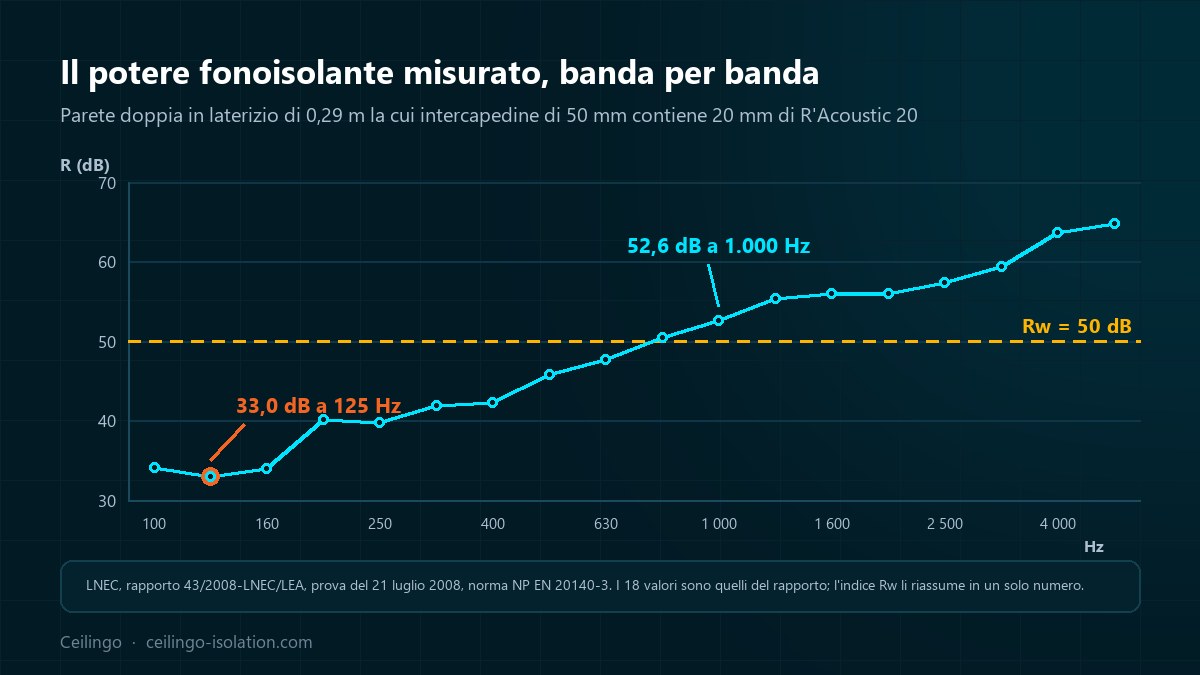

Il numero unico nasconde la parte più interessante. Banda per banda, la stessa parete passa da 33,0 dB a 125 Hz a 52,6 dB a 1.000 Hz, poi a 64,8 dB a 5.000 Hz. Quasi 32 dB di scarto tra i bassi e gli acuti, su una sola e medesima parete.
È questo avvallamento che il termine Ctr quantifica, qui a -5. Una parete può filtrare benissimo una conversazione e lasciar passare un subwoofer, un motore, un camion al minimo. La lamentela classica del vicino che sente la musica senza distinguere le parole nasce da qui, e nessun rivestimento sottile la correggerà: i bassi chiedono massa, distanza tra i paramenti e desolidarizzazione.
Prima di scegliere qualunque cosa, quindi, bisogna ascoltare il disturbo. Voci e televisione sono un problema di medi, che una controparete ben progettata risolve. Un home cinema o una batteria sono un problema di bassi, che si tratta con spessore e massa.
Scegliere un isolante acustico sottile, e poi non rovinare il risultato
La gamma R'Acoustic è fatta di fibre tessili riciclate, lana, cotone e fibre sintetiche, tessute senza colla per i primi due riferimenti, termolegate senza colla per il terzo. Le densità seguono l'impiego: 90 kg/m³ per il R'Acoustic 20, 110 per il R'Acoustic 10, 130 per il R'Acoustic Alu. La resistenza alla compressione supera 2 t/m², il che consente la posa a pavimento, sotto un massetto di livellamento, senza timore di schiacciamento.
| Situazione | Prodotto | Riferimento misurato | Fonte |
|---|---|---|---|
| Rumori aerei: parete divisoria, studio, home cinema | R'Acoustic 20 | Parete doppia in laterizio di 0,29 m a Rw = 50 dB (-1 ; -5); 20 mm, 90 kg/m³, 1,8 kg/m² | LNEC 43/2008-LNEC/LEA |
| Rumore aereo quando ogni millimetro conta | R'Acoustic 10 | 10 mm, 110 kg/m³; attenuazione indicativa del produttore | Dato del produttore |
| Controparete o sotto massetto, con barriera al vapore | R'Acoustic Alu | Rigidità dinamica s' = 16 MN/m³, ΔLw da 27 a 33 dB secondo il massetto; E-s1, d0 | CEIS Madrid CAT0109/12 |
| Sottostrato per parquet flottante | R'BULL Pro 5s | 5 mm, doppia faccia in alluminio su schiuma di polietilene | ETA 22/0178 |
La posa è semplice e senza sorprese: teli accostati, fissaggio con chiodatrice ad aria compressa o con graffe, poi il rivestimento di finitura, lastra di gesso, parete in muratura o massetto. Negli edifici francesi aperti al pubblico il R'Acoustic Alu è classificato E-s1, d0 e si posa quindi dietro uno schermo termico, come impone l'articolo AM 8.
Gli errori che annullano il guadagno
Una controparete ben scelta e mal posata rende meno di una controparete qualunque posata bene. Gli errori più frequenti:
- prese e scatole elettriche poste schiena contro schiena ai due lati della parete;
- canalizzazioni, condotti o una botola che attraversano l'opera da parte a parte;
- una controparete incollata con placche di colla troppo generose, che ricrea un legame rigido tra i due paramenti;
- un'intercapedine troppo sottile, che porta la frequenza di risonanza del sistema in mezzo alla banda utile;
- i nodi con il solaio, il soffitto e i muri di spina, attraverso i quali il suono aggira la parete senza mai attraversarla.
Quest'ultima riga è la più costosa. Trattare una parete divisoria senza guardare il solaio che la incrocia significa spesso pagare una controparete per tre decibel. La nostra assistenza tecnica esamina la parete e i suoi nodi prima di proporre uno spessore.
Cosa dicono i testi
- Decreto francese del 30 giugno 1999 sulle caratteristiche acustiche degli edifici residenziali: DnT,A di 53 dB tra alloggi, 55 dB da un garage, 58 dB da un locale commerciale, rumori da impatto di 58 dB, facciata di 30 dB
- Decreto francese del 30 giugno 1999 sulle modalità di applicazione della normativa acustica: DnT,A ottenuto aggiungendo il termine C, DnT,A,tr aggiungendo Ctr, incertezza di misura di 3 decibel
- Norma ISO 717-1:2020: calcolo di Rw e dei termini di adattamento C e Ctr
- Norma ISO 10140-2:2021: misura in laboratorio, trasmissioni laterali eliminate, risultati non trasferibili tali e quali in cantiere
- Rapporto LNEC 43/2008-LNEC/LEA del 21 luglio 2008: parete doppia in laterizio di 0,29 m con 20 mm di R'Acoustic 20, Rw = 50 dB (-1 ; -5)
- Rapporto CEIS Madrid CAT0109/12: rigidità dinamica del R'Acoustic Alu e attenuazione dei rumori da impatto sotto massetto
Domande frequenti
Quale spessore serve per isolare acusticamente una parete?
Non esiste uno spessore tipo, perché lo spessore non è la grandezza che comanda. Contano la massa della parete, la presenza di un'intercapedine smorzata e l'assenza di legami rigidi tra i due paramenti. Venti millimetri messi nell'intercapedine di una controparete indipendente cambiano il comportamento dell'insieme; gli stessi venti millimetri incollati su un muro pieno non lo cambiano quasi.
Un isolante sottile basta contro il rumore dei vicini?
Da solo no, e non lo presentiamo così. Un prodotto di 20 mm e 1,8 kg/m² non porta massa, quindi nessun isolamento per legge della massa. Il suo posto è in una controparete o in una parete indipendente, dove riempie l'intercapedine e le toglie la risonanza. È in questa configurazione che il R'Acoustic 20 è stato misurato dal LNEC.
Che differenza c'è tra Rw e DnT,A?
Rw descrive un elemento costruttivo misurato in laboratorio, in un impianto dove le trasmissioni laterali sono eliminate. DnT,A descrive un risultato ottenuto in opera, tra due locali reali, trasmissioni laterali comprese, e corretto con il tempo di riverberazione del locale ricevente. La normativa francese esige DnT,A, ed è DnT,A che un controllo misura. Passare dall'uno all'altro richiede un calcolo previsionale secondo la EN 12354-1.
Perché si sentono i bassi e non le parole?
Perché una parete non attenua tutte le frequenze allo stesso modo. Sulla parete misurata dal LNEC il potere fonoisolante passa da 33,0 dB a 125 Hz a 64,8 dB a 5.000 Hz. Il termine di adattamento Ctr, qui -5, quantifica con precisione questa debolezza sui bassi. Un subwoofer o un motore si trattano con la massa e la distanza tra i paramenti, non con un rivestimento superficiale.
I R'Acoustic trattano i rumori da impatto?
I rumori da impatto rientrano nella EN ISO 717-2, distinta dall'indice Rw. Il R'Acoustic Alu è il prodotto documentato su questo punto: una rigidità dinamica s' = 16 MN/m³ misurata dal CEIS Madrid, da cui si deduce un'attenuazione ΔLw calcolata da 27 a 33 dB secondo la densità del massetto di sabbia e cemento, secondo la EN 12354-2. Il R'Acoustic 20 e il R'Acoustic 10 puntano prima di tutto al rumore aereo.
